MAQUINARIA NUEVA

Extrusión, Confeccionado e Impresión de Film

Extrusión

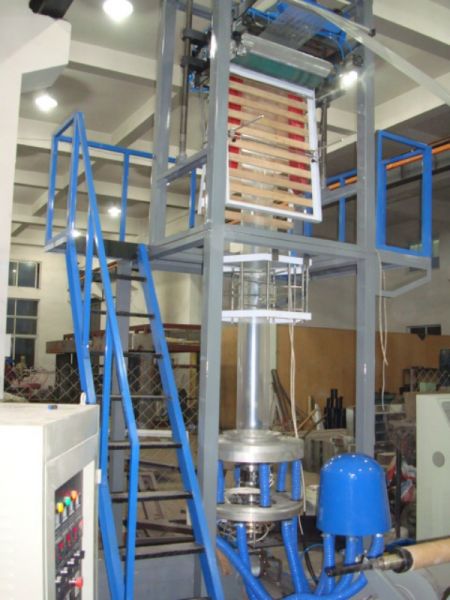

EXTRUSORA COMPLETA PARA SOPLADO DE FILM

EXTRUSORA COMPLETA PARA SOPLADO DE FILM

ESPECIFICACIONES TECNICAS

Modelo 65/1350
Ancho del Film 400-1250mm
Espesor del Film 0.008-0.1mm
Capacidad de salida 60kg/h
Diametro de Bobina de producto terminado 100-400mm
Material del cilindro Alimentador 45#  inner interval channel, Cromo duro
Material HDPE,LDPE,LLDPE

Extrusora
Material del tornillo 38CrMoAl , acero de aleacion
Diametro del tornillo 65
 L/D 28:01:00
Capacidad del calentador 17kw
Impulsor del Motor 22kw/ trifasico, motor asincronico, 4 grados, con variador (inverter)

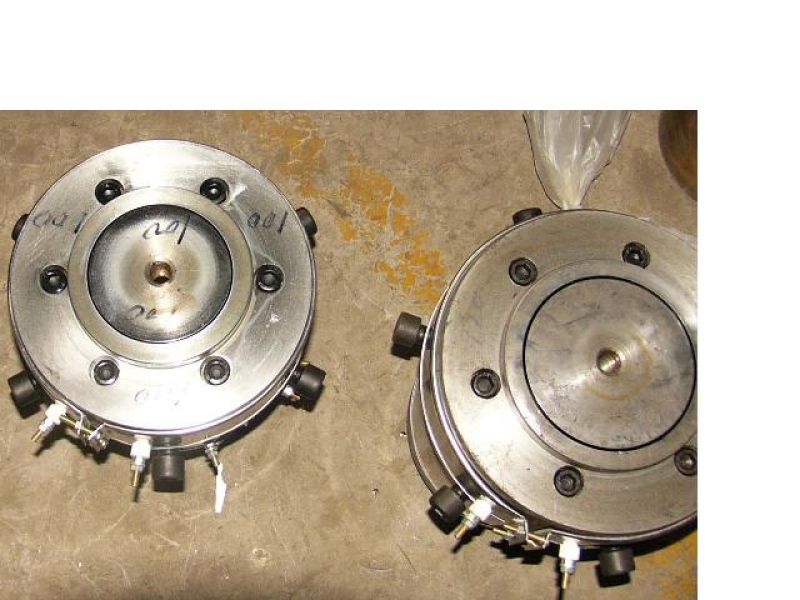

Cabezal
Diametro del cabezal (molde) 150mm,250mm
Espacio del cabezal 1.0-1.5mm
Equipo enfriador Anillo de ventilado con molde de aluminio, ventilador, y compresor de aire
Potencia del calentador 5kw
Calentador Calentador de acero inoxidable

Bobinador
Material del rodillo Rodillo de goma
Largo de rodillo 1350mm
Impulsor del Motor 1.5kw/ trifasico, motor asincronico, variador (inverter)
Velocidad 3-60m/min
Motor Impulsor de Bobinador 10N.M torque motor
Metodo de bobinado Doble bobinado
Control de Temperatura Control Inteligente de temperatura
Potencia Total 42kw
Peso de la Maquina 3T
Dimensiones Totales Largo 5m x Ancho 2,5m x Alto 5m

Modelo 55/900
Ancho de Film  800mm
Espesor del Film  HD0.009-0.05mm
Capac. Kg/h Extrusora 40-55kg/h
Diámetro de Bobina de producto terminado 100-400mm
Material Cilindro Alimentacion Acero 45, con tratamiento de cromo duro .

Extrusora
Material de Tornillo Acero de aleacion con tratamiento de 38CrMol
Diametro de Tornillo 55mm
L/D Tornillo 28:01:00
Velocidad Tornillo 100 rpm
Enfriadores del cilindro 2 unids, de 0.37kw c/u
Motor Principal 15kw/ 20 HP, con variador
Pirómetros 3
Consumo promedio de energía 23kw

Matriz
Diametro de matriz 50/70mm (a eleccion del cliente)
Espacio Matriz 1.0-1.5mm
Temperatura 3
Anillo de aire 1
Potencia Ventilador 1.5kw (2 HP)
Central steady stick 2

Bobinador
Material de Cilindro bobinador Bobinador de Caucho
Motor 0.75kw / trifásicos, con motor asincrónico y variador
Velocidad de Bobinado 3-60m/min
Caract. Motor 25N.M torque motor
Metodo de bobinado Bobinado central ó x friccion
Dimension Totales  Largo x 5.0 x Ancho 2.2x Alto 3.8m



Modelo 45/700
Ancho Util de Film  600mm
Espesor del Film  HD0.009-0.05mm
Capac. Kg/h Extrusora 35-45kg/h
Diámetro de Bobina de producto terminado 100-400mm
Material Cilindro Alimentacion Acero 45, con tratamiento de cromo duro .
Materia prima PE de alta densidad, baja y lineal
Extrusora
Material de Tornillo Acero de aleacion con tratamiento de 38CrMol
Diametro de Tornillo 45mm
L/D Tornillo 28:01:00
Velocidad Tornillo 100 rpm
Enfriadores del cilindro 2 unids, de 0.37kw c/u
Motor Principal 11kw/ 15 HP, con variador
Pirómetros 3
Consumo promedio de energía 15kw
Matriz
Diametro de matriz 40/60mm (a eleccion del cliente)
Espacio Matriz 1.0-1.5mm
Temperature 3
Anillo de aire 1
Potencia Ventilador 1.5kw (2 HP)

Bobinador
Material de Cilindro bobinador Bobinador de Caucho
Motor 0.75kw / trifásicos, con motor asincrónico y variador.
Velocidad de Bobinado 3-60m/min
Caract. Motor 25N.M torque motor
Metodo de bobinado Bobinado central ó x friccion
Dimension Totales  Largo 5.0 x Ancho 2.0 x Alto 3.8m


1.La línea completa adopta un sistema de de control electrico.
2. Piezas de calefaccionado en Acero inoxidable.
3. Reductor fabricado con tratamiento de dureza.
4. Control Inteligente de temperatura


Equipamiento Opcional:
*Doble Bobinador
*Doble Aro de Ventilado
*Up and Down
*Control Inteligente de Temperatura
